SICAKLIK KONTROL CİHAZI (ölçüm-sıcaklık-05)

termostat

çıkış:10A 220V
güç girişi : 220V AC
sıcaklık ölçüm aralığı : -50.0°C  110.9°C
kontrol aralığı : -50.0°~110.9°
doğruluk: ±0.1°C
sensör:  NTC10K su geçirmez
sensör kablo uzunluğu : 1m
ölçüler : 85x60x30mm

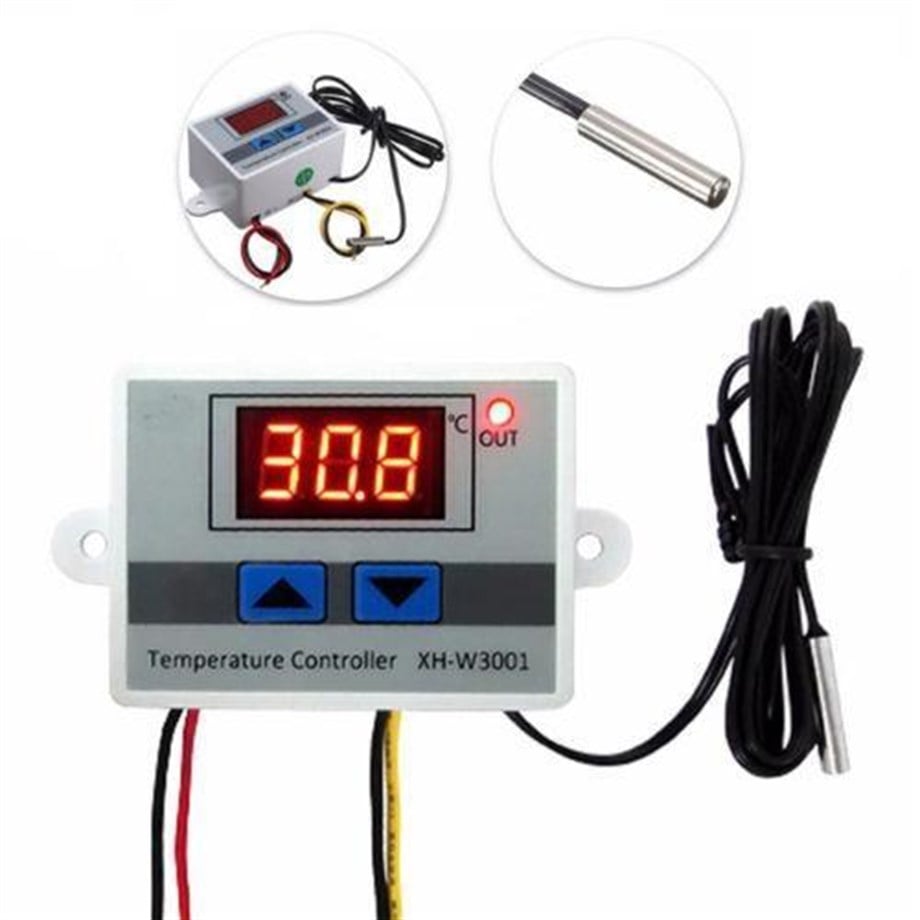

Cihaz 220V elektrik ile çalışır. Bu sebeple bağlantıları yaparken ve ilk çalışma sırasında son derece dikkatli olmalısınız. Cihazın bağlantılarını yukarıdaki resimdeki gibi yapabilirsiniz. Soldaki kırmızı siyah kablolar cihazın besleme kablolarıdır. 220V prize bağlamalısınız.  Sağdaki siyah sarı kablo uçları 220V sıcaklık çıkış uçlarıdır. Sıcaklığa göre çalıştırmak istediğiniz ısıtıcı veya fan gibi cihazlara bağlayabilirsiniz.

Cihaz kullanımı ve ayarlarının yapılması:

Cihazın 1 adet göstergesi bulunmaktadır. Ortam sıcaklığını gösterilmektedir. Cihazda 2 adet buton bulunmaktadır. Butonlar ile sıcaklık ayarları yapılmaktadır.

Sıcaklık Ayarı:

Cihazda temel olarak 2 adet sıcaklık set edilebilmektedir. Bu değerler sağ ve sol butonlara basılarak görülmektedir. Sol ve sağ butonlara bağlı bu değerlerinin büyüklüklerine göre cihaz ısıtıcı veya soğutucu moduna otomatik olarak geçmektedir.

Sol butona bağlı sıcaklık ayarı büyük ise cihaz soğutucu modunda çalışır. ( Sol: 21 Sağ: 20 Soğutucu modu )

Sağ butona bağlı sıcaklık ayarı büyük ise cihaz ısıtıcı modunda çalışır. ( Sol: 20 Sağ: 21 Isıtıcı modu )

Kısa tuş basmaları ile bu sıcaklık değerlerini görebilirsiniz. Butonlara uzun süreli basarsanız ilgili değerin ayarlarını değiştirebilirsiniz. Uzun süreli basma sonrasında butonlar yukarı ve aşağı işlevi görmeye başlar. İlgili sıcaklığı yukarı ve aşağı butonlara basarak ayarladıktan sonra bir süre beklediğinizde bu değer kayıt olur. Ve cihaz bu değere göre çalışmaya başlayacaktır.

Örnek olarak sol butona bağlı değeri 20, sağ butona bağlı değeri 21 dereceye ayarlayalım. Bu durumda ortam sıcaklığı 20 derece altına indiğinde ısıtıcı aktif olur. Ortam ısınmaya başlayacaktır. Sıcaklık 21 derece üstüne çıktığında cihaz ısıtmayı kapatacaktır. Bu durumda ortam sıcaklığı 20-21 derece arasında dolaşacaktır.

DİKKAT : Çıkışa en fazla 2200W gücünde cihaz bağlayın. Bağlayacağınız cihazın gücü bundan fazla ise kontaktör kullanın.
